Perhelatan GAIKINDO Indonesia International Auto Show (GIIAS) di kompleks Indonesia Convention Exhibition (ICE) BSD City merupakan kiblat pameran otomotif paling bergengsi dan masif di Asia Tenggara. Menempati bentang Hall 1 hingga Hall 10 seluas lebih dari 100.000 meter persegi, puluhan agen pemegang merek (APM) global roda empat, kendaraan komersial, motor listrik, serta ratusan industri pendukung aftermarket berlomba menyajikan paviliun pameran bertaraf internasional (world-class auto show pavilion).
Bagi manufaktur otomotif, produsen baterai kendaraan listrik (EV), maupun prinsipal komponen dan aksesoris terkemuka yang memiliki basis perakitan serta jaringan dealer regional di D.I. Yogyakarta—mulai dari sentra koridor otomotif Jl. Magelang Mlati dan Ring Road Utara Depok Sleman, hingga workshop modifikasi teknik di Banguntapan, Sewon, dan Piyungan Bantul—tampil prima di GIIAS adalah investasi reputasi jangka panjang. Namun, membangun paviliun otomotif berskala raksasa di ICE BSD City menuntut standar rekayasa sipil, rigging gantung, dan kelistrikan arus tinggi yang jauh melampaui pameran ritel konvensional.

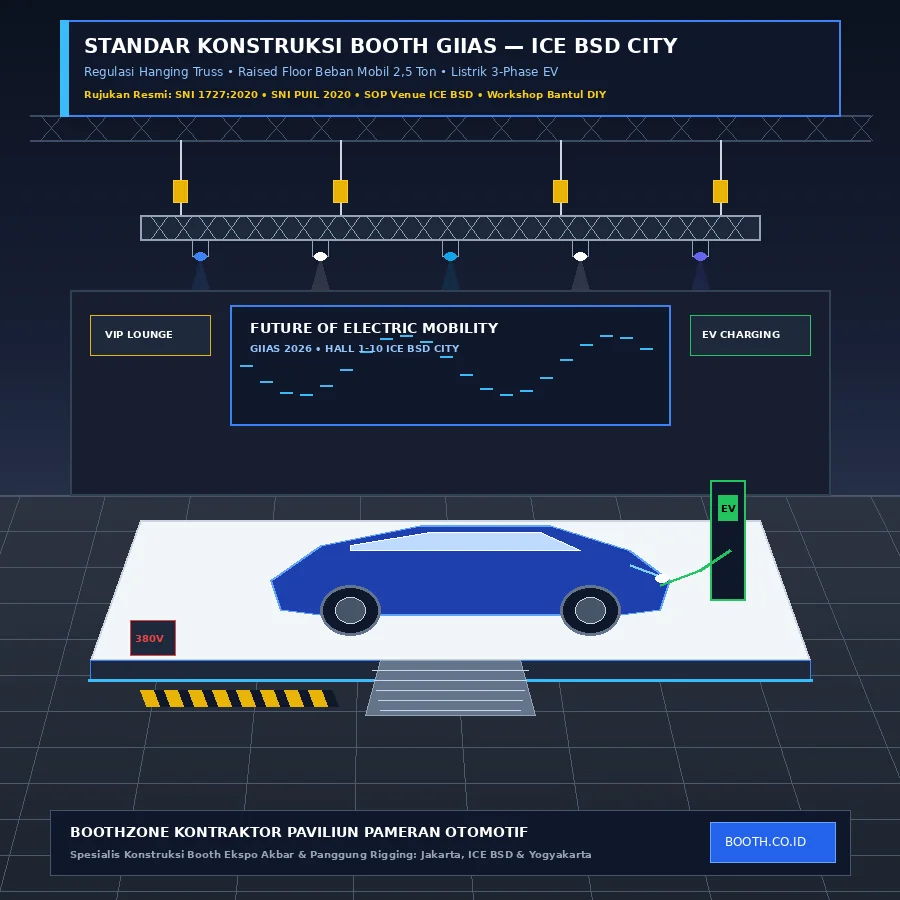

Kompleksitas stan otomotif modern bertumpu pada perpaduan struktur bentang lebar tanpa tiang (clear-span hanging truss), lantai panggung elevated (raised floor) yang sanggup menahan beban statis dan dinamis mobil seberat 2 hingga 2,5 ton, sistem pasokan daya 3-phase untuk demonstrasi stasiun pengisian daya cepat (EV DC fast charging), serta kepatuhan K3 tanpa kompromi. Melalui panduan dari divisi kontraktor booth pameran profesional Boothzone, kami mengulas tuntas regulasi teknis, perhitungan struktural, dan SOP operasional pembangunan paviliun GIIAS di ICE BSD City.
Konstruksi paviliun GIIAS di ICE BSD City mewajibkan registrasi titik rigging hanging truss (safety factor 5:1 sesuai ANSI E1.2), raised floor rangka baja hollow sanggup menahan beban roda mobil hingga 2.500 kg (SNI 1727:2020), suplai listrik 3-phase ber-RCBO Tipe B 30 mA untuk demo EV charging, serta ramp landai 1:10 bertekstur anti-slip.
1. Regulasi Rigging Hanging Truss Gantung di Hall Bentang Bebas ICE BSD
Keistimewaan hall pameran di Indonesia Convention Exhibition (ICE) BSD City adalah ketinggian plafon bersih (clear ceiling height) yang mencapai 9 hingga 12 meter pada Hall 1–8 dan hingga 15 meter pada Hall 9–10. Ketinggian ini memungkinkan arsitek booth merancang struktur hanging truss melayang di udara tanpa tiang kolom penyangga di lantai, sehingga pandangan pengunjung terhadap mobil display tidak terhalang.
Namun, menggantung struktur seberat ratusan kilogram hingga puluhan ton di atas kepala ribuan pengunjung menuntut kepatuhan teknis yang luar biasa ketat. Manajemen gedung ICE BSD dan panitia Seven Event memberlakukan protokol sertifikasi rigging terpusat:
- Penggunaan Titik Gantung Resmi (Designated Rigging Points): Seluruh beban gantung wajib dikaitkan pada simpul rangka atap baja (node space-frame) yang telah ditentukan oleh konsultan struktur gedung ICE BSD. Kontraktor dilarang keras menjepitkan klem (beam clamp) atau melilitkan sling pada batang sekunder baja tanpa persetujuan tim in-house venue.
- Faktor Keamanan Beban (Safety Factor 5:1): Mengacu pada standar internasional PLASA dan ANSI E1.2 untuk entertainment rigging, setiap komponen gantung (mulai dari shackle baja galvanis berkode uji, turnbuckle, sling kawat baja berkepala thimble press, hingga motor katrol listrik / electric chain hoist) wajib memiliki faktor keamanan minimal 5 kali lipat dari batas beban kerja (Working Load Limit / WLL).
- Wajib Melampirkan Laporan Perhitungan Struktur (Structural Calculation Report): Setiap desain hanging truss yang dilengkapi videotron LED gantung seberat lebih dari 500 kg wajib menyerahkan dokumen kalkulasi momen lentur, distribusi beban per titik (bridle point analysis), dan tanda tangan Tenaga Ahli Struktur bersertifikat SKA Madya/Utama sebelum izin kerja (permit to work) diterbitkan.
- Pemasangan Tali Pengaman Ganda (Secondary Safety Steel Wires): Setiap fixture lampu sorot panggung (moving head, profile spot, wash light) dan modul videotron yang digantung di truss wajib dilengkapi kawat baja pengaman sekunder (safety wire cable) independen untuk mencegah kejatuhan alat jika braket utama mengalami kegagalan mekanis.
Jadwal Pengangkatan Rangka Melayang (Pre-Rigging Window)
Pada pameran otomotif GIIAS, pekerjaan perakitan dan pengangkatan hanging truss diwajibkan tuntas pada fase awal build-up (H-6 hingga H-4) sebelum mobil pameran dan perabot display masuk ke area stan. Tim kontraktor wajib melakukan uji kalibrasi motor hoist dan penguncian dead-hang sebelum area di bawahnya dinyatakan aman untuk pekerja sipil. Telusuri paket peralatan di halaman sewa lighting dan rigging truss.
2. Rekayasa Raised Floor Otomotif: Daya Tahan Beban Titik Roda Mobil 2,5 Ton
Elemen paling krusial pada lantai paviliun otomotif adalah platform panggung elevated (raised floor). Raised floor bukan sekadar peninggi estetika, melainkan ruang persembunyian jalur kabel listrik 3-phase, pipa pendingin udara, dan kabel data interaktif berkecepatan tinggi.
Kendaraan modern, khususnya Mobil Listrik Berbaterai (Battery Electric Vehicles / BEV) seperti SUV keluarga atau sedan mewah, memiliki bobot kosong (kerb weight) yang sangat besar akibat modul baterai lithium traksi berkapasitas besar. Satu unit SUV listrik dapat berbobot antara 2.200 kg hingga 2.600 kg. Bobot masif ini bertumpu pada 4 tapak ban (tire contact patch) seluas rata-rata hanya 20×25 cm per roda.
Jika raised floor dibangun dengan rangka kayu kaso tipis atau panel partisi standar pameran umum, pelat lantai akan langsung melengkung, retak, atau jebol saat mobil dinaikkan ke panggung. Untuk memenuhi standar pembebanan SNI 1727:2020, Boothzone merekayasa raised floor otomotif dengan spesifikasi struktural industri:
Grid Modul 30x30 cm dengan Kaki Tumpu Adjustable
Konstruksi rangka panggung menggunakan balok baja hollow galvanis 40×40 mm atau 50×50 mm dengan ketebalan dinding minimal 2,0 mm. Grid rangka disusun rapat berjarak 30×30 cm pada area jalur perlintasan roda mobil, dilengkapi kaki tumpu baja ulir presisi (adjustable heavy pedestal) berlapis sol karet vulkanisir untuk meratakan elevasi terhadap kontur lantai hall.
Lantai Solid Anti-Lentur Finishing HPL / Akrilik LED
Di atas rangka baja hollow, dipasang dua lapis lembaran multipleks meranti berkualitas tinggi (tebal total 36 mm) yang disekrup bersilang (cross-screwed). Permukaan atas difinishing vinyl komersial heavy-duty tahan abrasi roda ban, keramik marmer glossy, atau panel tempered glass 12 mm beriluminasi cahaya LED backlight mewah.
Untuk proses mobilisasi mobil naik ke atas raised floor berkinerja tinggi, stan wajib dilengkapi ramp landai transisi dengan rasio kemiringan maksimal 1:10 (kemiringan sudut sekitar 5,7 derajat). Permukaan ramp dilapisi pelat bordes aluminium anti-slip untuk memastikan ban mobil tidak selip dan sudut bumper depan mobil tidak membentur lantai saat menaiki platform. Pilihan spesifikasi panggung dapat Anda pelajari di layanan sewa panggung pameran otomotif.
3. Pasokan Listrik 3-Phase & Infrastruktur EV Fast-Charging Tanpa Gangguan Harmonisa
Tren otomotif global telah bergeser ke elektrifikasi. Di paviliun GIIAS, demonstrasi pengisian daya baterai kendaraan listrik (EV Charging Demonstration) di hadapan calon pembeli adalah materi pameran yang wajib ada di hampir setiap stan APM terkemuka.
Namun, mengoperasikan mesin charger cepat arus searah (DC Fast Charger) bertenaga 22 kW hingga 60 kW di dalam ruang tertutup pameran menghadirkan risiko kelistrikan tingkat tinggi. Perangkat konverter elektronika daya (rectifier dan inverter) pada pengisi daya mobil listrik menghasilkan arus bocor searah (smooth DC residual current) dan distorsi harmonisa frekuensi tinggi (THD) pada jaringan listrik gedung.
Merujuk pada regulasi teknis kelistrikan pameran SNI 0225:2020 (PUIL 2020 Bagian 7-711), instalasi listrik paviliun otomotif Boothzone dirancang dengan pengamanan berlapis:
RCBO konvensional Tipe AC/A akan mengalami saturasi magnetik dan gagal trip saat terpapar arus bocor DC dari charger EV. Kami mewajibkan RCBO Tipe B dengan ambang batas sensitivitas arus sisa 30 mA untuk proteksi mutlak terhadap bahaya sengatan listrik bagi pengunjung.
Saluran 3-phase 380V menggunakan kabel berinti tembaga murni bersertifikasi SNI (kabel NYY atau Titanex H07RN-F tahan minyak dan gesekan) dengan penampang kawat yang dihitung cermat terhadap arus lonjakan (inrush current).
Seluruh rangka panggung baja, sasis tiang charger display, dan kerangka hanging truss wajib dihubungkan ke titik terminal grounding bersama (equipotential bonding) dengan impedansi pembumian di bawah 2 Ohm guna mencegah tegangan induksi sentuh.
4. Tata Cahaya Showroom Otomotif: Menghindari Pantulan Silau pada Cat Mobil
Tujuan utama paviliun otomotif adalah memamerkan lekuk aerodinamika bodi mobil, kejernihan lapisan pernis cat (clear-coat), serta detail interior kabin kemudi. Namun, permukaan bodi mobil yang melengkung dan mengilap (high-gloss curved surface) bertindak layaknya cermin cembung raksasa.
Penggunaan lampu sorot terfokus berkas sempit (narrow spot) tanpa diffuser akan memicu titik silau menyilaukan (specular hotspot) yang merusak estetika dan membuat pengunjung kesulitan mengambil foto yang estetis untuk media sosial. Oleh sebab itu, tata cahaya paviliun otomotif di GIIAS menuntut rekayasa optik khusus:
- Luminair Linear Diffused Berbidang Lebar (Softbox Overhead): Tepat di atas kendaraan pameran, dipasang modul pencahayaan kontinu berpenutup opal diffuser akrilik berdimensi besar (misalnya 4×2 meter atau lingkaran halo diameter 3 meter). Bidang cahaya luas ini menghasilkan garis pantulan lembut (light horizon reflection) yang mempertegas garis karakter bodi mobil dari kap mesin hingga pilar C.
- Indeks Akurasi Warna Tinggi (CRI Ra >90 & R9 >60): Menggunakan lampu LED high-CRI dengan temperatur warna Natural White (4000K–4500K). Spektrum ini menjamin warna cat metalik, efek bunglon (chameleon pearl), hingga warna matte kelabu tampil presisi persis seperti saat terkena cahaya siang hari terbuka tanpa distorsi spektrum kuning maupun biru.
- Pencahayaan Interior & Konsol Kabin: Di dalam mobil yang pintunya dibuka untuk interaksi pengunjung, dipasang strip LED micro warm white bertegangan ekstra rendah (SELV 12V DC) yang terhubung ke adaptor eksternal stan, sehingga aki mobil asli pameran tidak terkuras habis (discharged) selama 11 hari pameran non-stop.
5. Logistik Cepat Trans-Jawa: Dari Workshop Bantul DIY ke Loading Dock ICE BSD
Keberhasilan perakitan paviliun pameran seluas ratusan meter persegi ditentukan oleh ketepatan mata rantai logistik dan manajemen pembongkaran muatan (loading-in). Mengingat jadwal build-up di ICE BSD City sangat padat dengan ribuan pekerja proyek yang beroperasi serempak, manajemen logistik Boothzone dirancang dengan sistematis:
Pra-Fabrikasi & Mock-Up Assembly di Workshop Bantul DIY (H-14)
Seluruh elemen rangka baja panggung, tiang hanging truss, backdrop lengkung duco putih, dan partisi VIP lounge dirakit uji coba (mock-up fitting) secara menyeluruh di workshop kami di Piyungan / Banguntapan Bantul. Setiap modul diberi kode penomoran presisi (marking labeling) untuk memastikan proses perakitan di venue berlangsung cepat seperti menyusun lego.
Konvoi Truk Box Tertutup via Tol Trans Jawa (H-7)
Material diangkut menggunakan konvoi truk box tertutup (Fuso / Tronton Wingbox) melintasi rute Tol Trans Jawa (Bawen/Kartasura menuju Tol Jakarta–Cikampek dan lingkar luar JORR 2 BSD City). Seluruh modul kayu dan kaca dilapisi busa pelindung polyfoam dan plastik stretch film berlapis untuk menghindari risiko benturan atau kelembapan hujan selama perjalanan darat.
Manajemen Loading Dock Pintu Barat & Begalan Resmi ICE BSD (H-6 Malam)
Tim teknis Boothzone telah memegang kartu izin kerja (begalan), jadwal slot pembongkaran malam (unloading time slot), serta perlengkapan K3 lengkap (rompi scotlight, helm safety SNI, dan sepatu safety toe cap). Bongkar muat berlangsung tepat waktu tanpa menghambat koridor logistik antrean hall pameran.
Kolaborasi erat antara workshop induk di Yogyakarta dan tim operasional lapangan kami di DKI Jakarta serta Tangerang memastikan setiap exhibitor mendapatkan keunggulan biaya produksi yang kompetitif dari daerah dengan standar eksekusi kelas metropolitan. Konsultasikan kebutuhan proyek Anda melalui kontraktor booth Jogja maupun divisi kontraktor booth Jakarta.
6. Tabel Spesifikasi Kepatuhan Teknis Paviliun GIIAS di ICE BSD City
Berikut adalah perbandingan ringkas antara regulasi standar venue ICE BSD City dengan spesifikasi rekayasa struktural yang diterapkan oleh tim Boothzone:
| Parameter Rekayasa | Regulasi Resmi ICE BSD & Panitia GIIAS | Standar Rekayasa Boothzone |
|---|---|---|
| Struktur Hanging Truss | Maksimum beban titik sesuai grid space-frame venue | Aluminium Box Truss F34, safety factor 5:1, motor hoist elektrik bersertifikat uji load-test |
| Batas Tinggi Stan Pameran | Maksimal 6,0 meter (Hall 1–8) hingga 8,0 meter (Hall 9–10) | Struktur partisi dinding 4,5–5,5 meter dengan bracing baja kaku tanpa angkur ke lantai hall |
| Kapasitas Raised Floor Mobil | Dilarang merusak lantai semen screed hall | Rangka baja hollow 40×40 tebal 2 mm, double multiplex 36 mm, kuat beban ban 2.500 kg |
| Kemiringan Ramp Kendaraan | Rasio kemiringan maksimal 1:10 | Ramp baja profil landai 1:10 berlapis pelat bordes aluminium anti-slip + side lip pelindung ban |
| Sistem Proteksi Listrik EV | Wajib perangkat proteksi arus bocor mandiri | Panel PDB khusus dengan RCBO Tipe B 30 mA tahan saturasi DC + grounding tembaga <2 Ohm |
| Pencahayaan Mobil Display | Kabel berisolasi ganda & fixtures berpendingin baik | Overhead softbox diffuser bebas hotspot silau, LED Natural White 4000K, CRI Ra >90 |
| Mitigasi Kebakaran Baterai EV | Wajib APAR aktif di setiap blok paviliun | Penyiagaan APAR gas Clean Agent dan APAR khusus busa F-500 peredam panas baterai litium |
7. Protokol K3, Tanggap Bahaya Baterai EV & Aksesibilitas Pengunjung
Mengingat tingginya antusiasme masyarakat umum terhadap pameran GIIAS, keamanan dan keselamatan pengunjung menjadi prioritas non-kompromis:
- Batas Daya Baterai Kendaraan di Dalam Hall (State of Charge / SoC): Mengikuti standar keselamatan kebakaran venue ICE BSD, seluruh mobil display listrik yang berada di dalam hall pameran wajib memiliki tingkat pengisian baterai maksimal 20% hingga 30% SoC untuk meminimalisir energi kalor laten bila terjadi insiden thermal runaway.
- Penyiagaan Emergency Battery Cut-Off Switch: Setiap mobil display listrik wajib memiliki akses mudah ke sakelar isolator baterai manual (manual disconnect plug), sehingga petugas keselamatan gedung dapat memutus aliran listrik DC traksi tinggi seketika jika terjadi anomali sistem kelistrikan.
- Ramp Aksesibilitas Kursi Roda Difabel: Area dealing lounge dan panggung utama stan yang ditinggikan wajib menyediakan ramp landai dengan lebar bersih minimal 90 cm berpegangan tangan (handrail) kokoh, memberikan kenyamanan penuh bagi pengguna kursi roda, lansia, dan kereta dorong bayi sesuai standar bangunan publik ramah difabel.
Bangun Paviliun Otomotif Megah & Aman di ICE BSD Bersama Boothzone
Dapatkan gambar kerja 3D visual realistis, kalkulasi struktural beban raised floor mobil, dan jaminan sertifikasi rigging hanging truss lolos verifikasi tim gedung ICE BSD City. Didukung workshop mandiri presisi di Bantul, Yogyakarta dan tim lapangan profesional Jakarta.
Kesimpulan: Sukseskan Debut Otomotif Anda dengan Mitra Rekayasa Terpercaya
Berpameran di ajang GAIKINDO Indonesia International Auto Show (GIIAS) di ICE BSD City adalah panggung spektakuler untuk meluncurkan lini kendaraan baru dan memperkuat dominasi pasar. Namun, kemegahan desain arsitektural wajib didukung oleh pondasi rekayasa yang kokoh: perhitungan raised floor berdaya tahan 2,5 ton, hanging truss gantung berkualifikasi uji tarik, dan distribusi kelistrikan 3-phase ber-RCBO Tipe B ramah kendaraan listrik.
Dengan portofolio konstruksi paviliun otomotif berskala akbar (seperti proyek booth otomotif outdoor Benelli di Jakarta Fair) serta fasilitas workshop terpadu di Bantul, Boothzone siap menjadi mitra kontraktor terdepan dalam merancang, memproduksi, dan menginstalasi stan pameran impian Anda di ICE BSD City. Rencanakan anggaran dan spesifikasi proyek Anda hari ini di halaman rincian harga booth pameran kami, atau simak regulasi venue terkait pada panduan standar konstruksi mezzanine IndoBuildTech ICE BSD.
